B14gr Vergleichstabelle Maße Durchmesser Flansch Baugröße Norm

Vergleichstabelle Bauart Flansch B14gr nur IEC 56 bis IEC 160, - 132 Norm

Zum vergleichen Bauform Flansch B14gr mittlerer Flanschring, Größen IEC 56 bis 160











Sie finden auf dieser Seite 9 Abschnitte, die B14 groß Flanschmotoren als:



  1.) Elektromotor, Abschnitt Beispiel Auszug mit Bild 63 nach IEC.

  2.) Elektromotor, Abschnitt Tabelle die Kopie Flanschdurchmesser.

  3.) Elektromotor, Abschnitt Bilder in der Darstellung der obigen Tabelle 56 - 160.

  4.) Elektromotor, Anschnitt Hinweis "Abweichende Maße vom Standard".

  5.) Elektromotor, Abschnitt Sprungziel, (Link) zu der alle Bauformentabelle.

  6.) Elektromotor, Abschnitt Auflistung Sprung zu einzelnen Tabellen Bauformen.



  7.) Elektromotor, Abschnitt 4 Themen Standardmotoren ein-mehr-tourig.

  8.) Elektromotor, Abschnitt Getriebe Schnecke oder Stirnrad EW Motor.

  9.) Elektromotor, Abschnitt Datendownload Preisdownload Übersichtslisten.

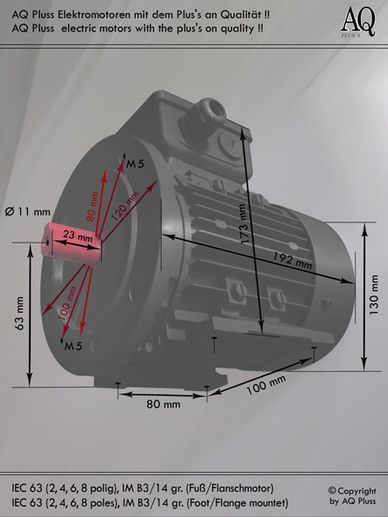

1.) Elektromotor, Abschnitt Auszug Beispiel mit Bild IEC 63

B14 gr Flanschmotor bis IEC 112 Norm 132|160 Anlehnung an Norm vom red. Flansch

Flanschmaße IEC 63 Link zu B14 groß E Motoren Mechanik
Beispiel B14 gr (Flanschbauform E Motor) Flanschmaße ( IEC Baugröße 63 ).



Beispiel B14 gr (Flanschbauform E Motor) Flanschmaße ( IEC Baugröße 63 ).



Hier das Maß vorn 120 mm Gesamtdurchmesser Flansch –Außenmaß d



Hier das Maß 100 mm Lochmitte zu Lochmitte – Bohrungsabstand, Flansch Lochkreis .



Hier das Maß 80 mm Durchmesser Flansch – Flansch Zentrierung d ,



... zur Maßtabelle unten:





2.) Elektromotor, Abschnitt Tabelle die Kopie Flanschdurchmesser

Bis Baugröße 112 Norm darüber hinaus als quasi Norm freier definiert an B5 angelehnt

B 14 gr IEC Fußmotor Flanschmotor
Bau- Norm Fuß- Fuß- Flansch Flansch Flansch
größe ent- Maß Maß Außen- Loch- Zentrier-
IEC (Ah) halten Vorn Seite maß d kreis d ung d
mm Ja / nein mm mm mm mm mm
56 (S) Keine Norm ohne Füße Flanschmotor 105 85 70
56 (M) Keine Norm ohne Füße Flanschmotor 105 85 70
56 (L) Keine Norm ohne Füße Flanschmotor 105 85 70
56 IEC Norm ohne Füße Flanschmotor 105 85 70
63 (S) Keine Norm ohne Füße Flanschmotor 120 100 80
63 (M) Keine Norm ohne Füße Flanschmotor 120 100 80
63 (L) Keine Norm ohne Füße Flanschmotor 120 100 80
63 IEC Norm ohne Füße Flanschmotor 120 100 80
71 (S) Keine Norm ohne Füße Flanschmotor 140 115 95
71 (M) Keine Norm ohne Füße Flanschmotor 140 115 95
71 (L) Keine Norm ohne Füße Flanschmotor 140 115 95
71 IEC Norm ohne Füße Flanschmotor 140 115 95
80 (S) Keine Norm ohne Füße Flanschmotor 160 130 110
80 (M) Keine Norm ohne Füße Flanschmotor 160 130 110
80 (L) Keine Norm ohne Füße Flanschmotor 160 130 110
80 IEC Norm ohne Füße Flanschmotor 160 130 110
90 (S) IEC Norm ohne Füße Flanschmotor 160 130 110
90 (M) Keine Norm ohne Füße Flanschmotor 160 130 110
90 (L) IEC Norm ohne Füße Flanschmotor 160 130 110
100 (S) Keine Norm ohne Füße Flanschmotor 200 165 130
100 (M) Keine Norm ohne Füße Flanschmotor 200 165 130
100 (L) IEC Norm ohne Füße Flanschmotor 200 165 130
112 (S) Keine Norm ohne Füße Flanschmotor 200 165 130
112 (M) IEC Norm ohne Füße Flanschmotor 200 165 130
112 (L) Keine Norm ohne Füße Flanschmotor 200 165 130
132 (S) Keine Norm ohne Füße Flanschmotor 250 200 160
132 (M) Keine Norm ohne Füße Flanschmotor 250 200 160
132 (L) Keine Norm ohne Füße Flanschmotor 250 200 160
160 (S) Keine Norm ohne Füße Flanschmotor 300 250 200
160 (M) Keine Norm ohne Füße Flanschmotor 300 250 200
160 (L) Keine Norm ohne Füße Flanschmotor 300 250 200

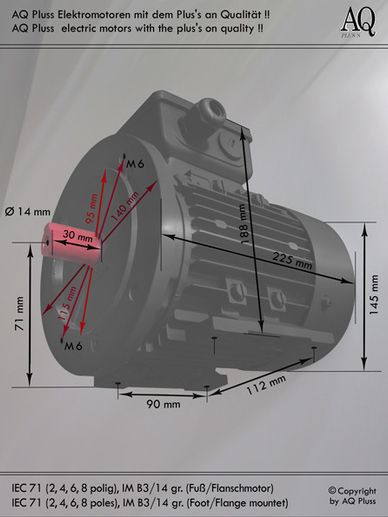

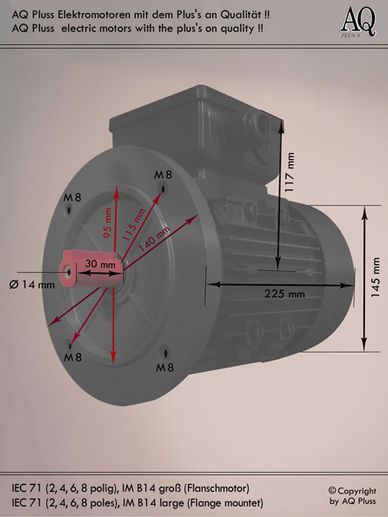

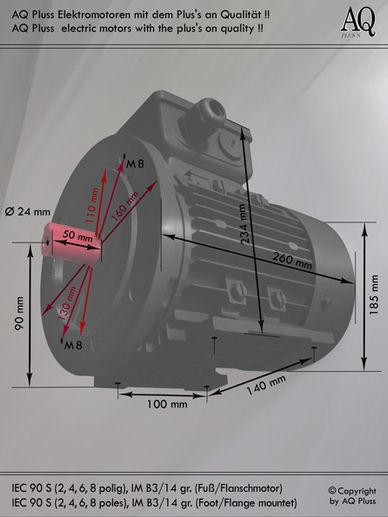

3.) Elektromotor, Abschnitt Bilder in der Darstellung der obigen Tabelle 56 - 160

Tabellarisch geordnete Werte der Flanschdurchmesser Fumaße leer nur Flansch ohne Fuß







4.) Elektromotor, Anschnitt Hinweis "Abweichende Maße vom Standard"

Ihr zu Vergleichender E Motor hat keine Gewindebohrungen bei gleichen Abmessungen



Abweichungen sind bei E Motoren vielfach üblich, die Normierung

   "wird etwas verbogen". Empfehlung - AQ Pluss bemaßte Bilder aufrufen

        und mit Ihrem E Motor die Maße vergleichen. Kritisch = die Italienische

           B14 gr Ausführung - kurzerhand einen B5 Flansch maßlich reduziert.



 Der Außendurchmesser, der Lochkreis, der Zentrierrand mit

    seiner Passung stimmt überein nur das Gewinde in den Bohrungen

       das fehlt halt. Wie oben schon geschrieben, die eigenwillige Ausführung

          "Made in Italia"; Muttern verwenden, so geht es auch.
