B5 Vergleichstabelle Maße Durchmesser Flansch Baugröße Norm

Vergleichsmaße Bauform Flansch B5 Flanschmotor alle Größen IEC 56 bis IEC 315

Flanschmaße bis IEC 280 mit folgenden Maßbildern (Bild mit Maße) B5 scrollbar









Sie finden auf dieser Seite 9 Abschnitte, Ihren Flanschmotor in:



  1.) Elektromotor, Abschnitt Auszug beispiel mit Bild IEC 63.

  2.) Elektromotor, Abschnitt Flanschmaße Tabellenkopie Auszug.

  3.) Elektromotor, Abschnitt Bilddarstellung der Maßtabelle 56 bis 280

  4.) Elektromotor, Abschnitt ein Hinweis auf "krumme Maße".

  5.) Elektromotor, Abschnitt Link zu der Gesamttabelle aller Bauformen.

  6.) Elektromotor, Abschnitt Links zu den Auszug-Tabellen der einzelnen Bauformen.



  7.) Elektromotor, Abschnitt der E Motoren eintourig mit Drehzahlen 1,2 oder 3.

  8.) Elektromotor, Abschnitt Motoren 1 Ph. schneckengetriebe Sirnradgetriebe.

  9.) Elektromotor, Abschnitt Download Übersichten Tabellen etc..








1.) Elektromotor, Abschnitt Auszug Beispiel mit Bild IEC 63

B5 Flanschmotor mit IEC Normflansch großer Ring zum anflanschen Durchgangsbohrungen

Flanschmaße IEC 63 Link zu B5 E Motoren Mechanik
Beispiel B5 (Flanschbauform E Motor) Flanschmaße ( IEC Baugröße 63 ).



Beispiel B5 (Flanschbauform E Motor) Flanschmaße ( IEC Baugröße 63 ).



Hier das Maß vorn 140 mm Gesamtdurchmesser Flansch –Außenmaß d



Hier das Maß 115 mm Lochmitte zu Lochmitte – Bohrungsabstand, Flansch Lochkreis .



Hier das Maß 95 mm Durchmesser Flansch – Flansch Zentrierung d.



... zur Maßtabelle unten:





2.) Elektromotor, Abschnitt Flanschmaße Tabellenkopie Auszug

Tabelle der Flanschmaße Fußmaßespalten leer - weil keine Füße vorhanden sind

B5 IEC Fußmotor Flanschmotor
Bau- Norm Fuß- Fuß- Flansch Flansch Flansch
größe ent- Maß Maß Außen- Loch- Zentrier-
IEC (Ah) halten Vorn Seite maß d kreis d ung d
mm Ja / nein mm mm mm mm mm
56 (S) Keine Norm ohne Füße Flanschmotor 120 100 80
56 (M) Keine Norm ohne Füße Flanschmotor 120 100 80
56 (L) Keine Norm ohne Füße Flanschmotor 120 100 80
56 IEC Norm ohne Füße Flanschmotor 120 100 80
63 (S) Keine Norm ohne Füße Flanschmotor 140 115 95
63 (M) Keine Norm ohne Füße Flanschmotor 140 115 95
63 (L) Keine Norm ohne Füße Flanschmotor 140 115 95
63 IEC Norm ohne Füße Flanschmotor 140 115 95
71 (S) Keine Norm ohne Füße Flanschmotor 160 130 110
71 (M) Keine Norm ohne Füße Flanschmotor 160 130 110
71 (L) Keine Norm ohne Füße Flanschmotor 160 130 110
71 IEC Norm ohne Füße Flanschmotor 160 130 110
80 (S) Keine Norm ohne Füße Flanschmotor 200 165 130
80 (M) Keine Norm ohne Füße Flanschmotor 200 165 130
80 (L) Keine Norm ohne Füße Flanschmotor 200 165 130
80 IEC Norm ohne Füße Flanschmotor 200 165 130
90 (S) IEC Norm ohne Füße Flanschmotor 200 165 130
90 (M) Keine Norm ohne Füße Flanschmotor 200 165 130
90 (L) IEC Norm ohne Füße Flanschmotor 200 165 130
100 (S) Keine Norm ohne Füße Flanschmotor 250 215 180
100 (M) Keine Norm ohne Füße Flanschmotor 250 215 180
100 (L) IEC Norm ohne Füße Flanschmotor 250 215 180
112 (S) Keine Norm ohne Füße Flanschmotor 250 215 180
112 (M) IEC Norm ohne Füße Flanschmotor 250 215 180
112 (L) Keine Norm ohne Füße Flanschmotor 250 215 180
132 (S) IEC Norm ohne Füße Flanschmotor 300 265 230
132 (M) IEC Norm ohne Füße Flanschmotor 300 265 230
132 (L) Keine Norm ohne Füße Flanschmotor 300 265 230
160 (S) Keine Norm ohne Füße Flanschmotor 350 300 250
160 (M) IEC Norm ohne Füße Flanschmotor 350 300 250
160 (L) IEC Norm ohne Füße Flanschmotor 350 300 250














B5 IEC Fußmotor Flanschmotor
Bau- Norm Fuß- Fuß- Flansch Flansch Flansch
größe ent- Maß Maß Außen- Loch- Zentrier-
IEC (Ah) halten Vorn Seite maß d kreis d ung d
mm Ja / nein mm mm mm mm mm
180 (S) Keine Norm ohne Füße Flanschmotor 350 300 250
180 (M) IEC Norm ohne Füße Flanschmotor 350 300 250
180 (L) IEC Norm ohne Füße Flanschmotor 350 300 250
200 (S) Keine Norm ohne Füße Flanschmotor 400 350 300
200 (M) Keine Norm ohne Füße Flanschmotor 400 350 300
200 (L) IEC Norm ohne Füße Flanschmotor 400 350 300
225 (S) IEC Norm ohne Füße Flanschmotor 450 400 350
225 (M) IEC Norm ohne Füße Flanschmotor 450 400 350
225 (L) Keine Norm ohne Füße Flanschmotor 450 400 350
250 (S) Keine Norm ohne Füße Flanschmotor 550 500 450
250 (M) IEC Norm ohne Füße Flanschmotor 550 500 450
250 (L) Keine Norm ohne Füße Flanschmotor 550 500 450
280(S) IEC Norm ohne Füße Flanschmotor 550 500 450
280 (M) IEC Norm ohne Füße Flanschmotor 550 500 450
280 (L) Keine Norm ohne Füße Flanschmotor 550 500 450
315 (S) IEC Norm ohne Füße Flanschmotor 660 600 550
315 (M) IEC Norm ohne Füße Flanschmotor 660 600 550
315 (L) IEC Norm ohne Füße Flanschmotor 660 600 550
355 (S) Keine Norm ohne Füße Flanschmotor 800 740 680
355 (M) IEC Norm ohne Füße Flanschmotor 800 740 680
355 (L) Keine Norm ohne Füße Flanschmotor 800 740 680
400 (S) Keine Norm ohne Füße Flanschmotor 1000 940 880
400 (M) Keine Norm ohne Füße Flanschmotor 1000 940 880
400 (L) Keine Norm ohne Füße Flanschmotor 1000 940 880
450 (S) Keine Norm ohne Füße Flanschmotor 1000 940 880
450 (M) Keine Norm ohne Füße Flanschmotor 1000 940 880
450 (L) Keine Norm ohne Füße Flanschmotor 1000 940 880
500 (S) Keine Norm ohne Füße Flanschmotor x x x
500 (M) Keine Norm ohne Füße Flanschmotor x x x
500 (L) Keine Norm ohne Füße Flanschmotor x x x













3.) Elektromotor, Abschnitt Bilddarstellung der Maßtabelle 56 bis 280

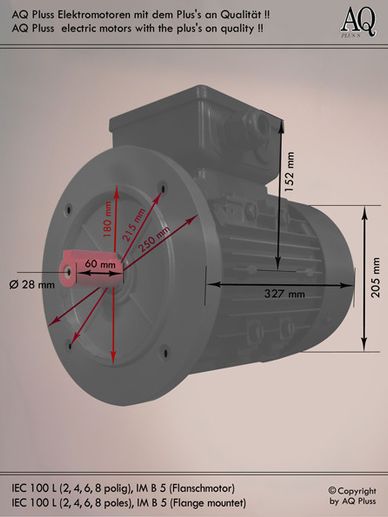

B5 Mechanik der Elektromotoren B5 Flanschmaßbilder nach Baugrößen Achshöhe









4.) Elektromotor, Abschnitt ein Hinweis auf "krumme Maße"



Abweichungen sind bei E Motoren vielfach üblich, die Normierung

   "wird etwas verbogen". Empfehlung - AQ Pluss bemaßte Bilder aufrufen

        und mit Ihrem E Motor die Maße vergleichen. Kritisch = progressive Elektromotoren !!



Die Kernmaße sollten überein stimmen.

   Außendurchmesser, Lochkreis Durchmesser,

       Zentrierrand Durchmesser (Passung) und die

          Wellenmaße Länge und Durchmesser.
